Guía para superar el Certificado CATIA ASSOCIATE
Obtén tu Certificado CATIA Associate oficial y destaca en la industria aeroespacial y automotriz en México y a nivel internacional.

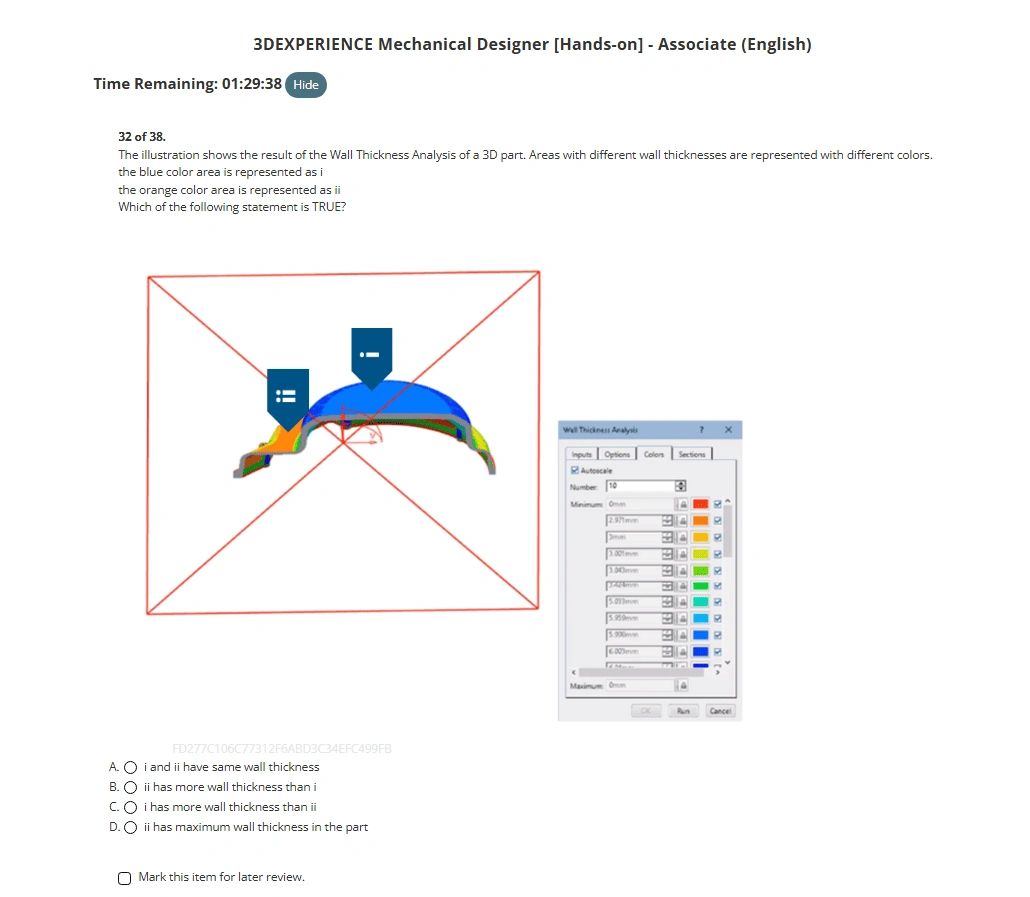

Esta guía técnica te enseña a dominar el examen 3DEXPERIENCE Mechanical Design (Hands-on), desde el modelado sólido hasta la gestión de ensamblajes y diseño de planos GD&T en Catia V5/V6.
Consejos para aprobar el Certificado Oficial Catia Associate
Bloque Plataforma 3DEXPERIENCE
- Domina la navegación en la plataforma 3DEXPERIENCE: espacios de trabajo, roles y apps.
- Gestiona correctamente los datos: guardar, versionar y organizar piezas y ensamblajes.
- Trabaja siempre en el contexto adecuado (Product Structure) para evitar errores de referencia.
- Evita errores básicos de sincronización y asegúrate de que los cambios se guardan correctamente en la nube de 3DEXPERIENCE.
Sección Modelado de Solidos 3D con Catia V5
- Domina el modelado paramétrico en CATIA: sketches totalmente definidos y uso correcto de restricciones.
- Sigue un orden lógico en el árbol de operaciones (design intent) para evitar fallos al modificar piezas.
- Practica operaciones clave: extrusión, revolución, vaciado, patrones y operaciones booleanas.
- Verifica siempre las dimensiones y propiedades físicas (como la masa) antes de responder.
- Evita geometría inestable o mal definida que pueda romper el modelo al cambiar cotas.
Módulo de Ensamblajes con CATIA 3DEXPERIENCE
- Domina el uso de restricciones (constraints) para definir correctamente la posición de cada componente.
- Asegúrate de eliminar todos los grados de libertad innecesarios en el ensamblaje.
- Verifica interferencias y contactos entre piezas antes de responder a las preguntas.
- Comprueba propiedades del conjunto como masa total y centro de gravedad.
- Mantén una estructura clara del ensamblaje para evitar errores de referencia.
Sección de Diseño con Superficies en Catia V5
- Domina las operaciones básicas de superficies en Catia V5: extrude, sweep, loft y fill.
- Asegúrate de que las superficies estén correctamente unidas (join) sin gaps ni discontinuidades.
- Verifica la continuidad entre superficies (G0/G1) para evitar errores geométricos.
- Utiliza curvas guía y referencias limpias para construir geometría precisa.
- Comprueba siempre que el modelo final es válido antes de pasar a sólido si es necesario.
Preguntas de Planos, chapa metálica y análisis de diseño mecánico
- Domina la creación de planos (drafting): vistas, secciones y acotación coherente con el modelo 3D.
- En chapa metálica, controla parámetros clave como espesor, radios y generación correcta del flat pattern.
- Practica el cálculo de propiedades físicas: masa, volumen y centro de gravedad, ya que suelen aparecer en varias preguntas.
- Utiliza correctamente herramientas de medición para obtener distancias, ángulos y valores exactos.
1º Pregunta - Preparación Examen Certificado Catia V5/V6
Módulo Plataforma 3DEXPERIENCE CATIA APP
Los alumnos del curso de preparación para el certificado CATIA Associate Mechanical Designer (Hands-On) de masterCAD deben subir la respuesta al canal #enviodeejercicios en Slack para su evaluación.
Este proceso es clave para recibir correcciones detalladas y detectar errores antes del examen oficial de certificación CATIA.
Si todavía no formas parte del curso y buscas una preparación estructurada con seguimiento individual y tutor personal, puedes inscribirte aquí en la Maestría en Catia V5 y acceder a un sistema completo de entrenamiento enfocado al examen.
Tiempo disponible: 1 minuto
2º Pregunta - Test Examen Certificación CATIA ASSOCIATE
Sección modelado de sólidos 3D con Catia V5 en la plataforma 3DEXPERIENCE
Este ejercicio del test de certificación CATIA Associate consiste en modelar una pieza en CATIA a partir del croquis de la imagen de arriba (Espesor = 20 mm).
El objetivo es evaluar la capacidad de trabajar con modelado sólido paramétrico en la plataforma 3DEXPERIENCE Catia Part Design APP, tal como se exige en el examen oficial.
Asegúrate de que el sketch quede completamente definido y que el modelo sea estable ante cambios de dimensiones.
Este aspecto es fundamental, ya que muchas preguntas del examen requieren modificar parámetros sin que la pieza falle.
Si necesitas mejorar tu nivel en modelado 3D con Catia V5, puedes acceder a nuestro curso de preparación CATIA Associate y Mechanical Designer (Hands-On), donde trabajamos con ejercicios similares al examen real.
Los alumnos deben enviar el archivo nativo de CATIA y la masa de la pieza junto con un vídeo grabando la pantalla mientras se diseña la pieza, al canal #enviodeejercicios en Slack para su evaluación.
Duración del ejercicio: 15 minutos
3º Pregunta - Módulo Ensamblajes Examen Certificado CATIA
Da click en la imagen para descargarte las piezas del ensamblaje
Este ejercicio evalúa tu capacidad para trabajar con ensamblajes en CATIA en un contexto similar al del examen oficial.
Más allá de colocar piezas, deberás construir un conjunto completamente definido sin grados de libertad, asegurando que cada componente está correctamente restringido y alineado según se muestra en las imágenes proporcionadas.
En el examen CATIA Mechanical Designer (Hands-On), es frecuente que el ensamblaje sirva como base para preguntas posteriores, como análisis de interferencias, cálculo de centro de gravedad o validación de posiciones.
Por ello, un ensamblaje mal definido puede afectar a varias respuestas.
Si los ensamblajes en Catia V5 te resultan complejos, puedes formarte con nuestro curso especializado en certificación CATIA, donde aprenderás a resolver este tipo de ejercicios paso a paso.
Los alumnos deben enviar el archivo de ensamblaje de CATIA, junto con las piezas, la masa, el centro de gravedad del ensamblaje al canal #enviodeejercicios en Slack para su revisión.
Duración del ejercicio: 45 minutos
